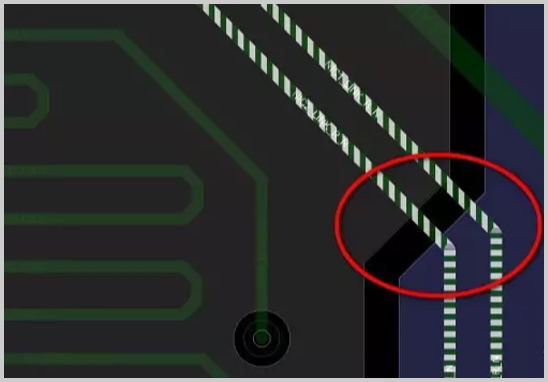

在PCB設計中，電源平面和地平面的處理至關重要，尤其是在高速數字信號系統中。不當的電源平面或地平面分割會導致所謂的“信號跨分割”現象，這種現象會對信號的完整性造成嚴重影響。信號跨分割主要發生在信號走線時跨越不同的電源平面，這會引起阻抗不連續，從而導致信號反射、串擾和時序問題。

以下是處理PCB設計中信號跨分割的幾種方法：

1. 優化電源平面設計

確保電源平面的連續性是避免信號跨分割的首要步驟。盡量減少電源平面的分割，并通過合理的布局和連接策略優化電源平面的設計。這有助于減少阻抗不連續的發生，從而提高信號的傳輸質量。

2. 使用去耦電容

去耦電容是減少電源噪聲和提高信號完整性的有效手段。在信號線附近合理布置去耦電容，可以吸收電源平面上的噪聲，減少信號跨分割引起的干擾。選擇適合的去耦電容并正確放置它們，對于提升信號的穩定性至關重要。

3. 優化布線

在PCB設計過程中，應盡量簡化信號線的布局，避免不必要的長線和復雜彎曲。保持信號線與電源平面之間的適當距離可以有效減少串擾和電磁干擾。此外，合適的線寬和線間距對于減少串擾同樣重要。

4. 多層板設計

多層板設計提供了更多的靈活性，以優化電源和信號的分布。通過將電源平面和信號層以合理的方式疊加，可以有效避免信號跨分割的問題。這種設計不僅有利于提高系統的穩定性和可靠性，還可以優化PCB的空間布局。

5. 增加過孔

在必須跨越不同電源平面的地方，通過增加過孔來改善電氣連接是一個有效的解決方案。合理的過孔設計（包括位置、數量和直徑）可以大大減少信號的反射和串擾，提高信號的完整性。在設計過程中，特別是在信號線的起點和終點處增加過孔，可以確保信號的順暢傳輸。

在高速數字信號系統的PCB設計中，妥善處理信號跨分割至關重要。通過優化電源平面設計、合理使用去耦電容、優化布線策略、采用多層板設計以及增加過孔，可以有效避免信號跨分割帶來的負面影響。這些策略不僅有助于提高信號的穩定性和可靠性，還能優化整體的系統性能。正確應用這些方法，可以在設計階段避免許多潛在的問題，確保高速數字信號系統的高效和穩定運行。
