在電子制造行業中，PCBA貼片加工是一個關鍵的環節，而波峰焊作為其中的核心工藝，在保障電子產品質量和可靠性方面扮演著不可或缺的角色。本文將深入探討PCBA加工中波峰焊操作的各項注意事項，旨在幫助相關從業人員提升焊接質量，降低生產中的不良率。

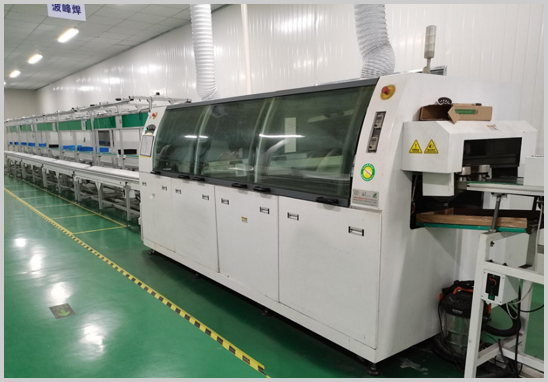

1. 波峰焊設備選擇與調試

在進行波峰焊操作之前，選擇合適的波峰焊設備至關重要。必須確保設備的錫槽、輸送系統、預熱區、焊接區等部件能夠滿足生產需求。調試過程中，要特別關注以下方面：

- 錫槽溫度控制：確保焊錫溫度精確控制，以避免焊接過熱或不牢固。

- 波峰高度和波形調整：根據元器件的引腳長度和焊接要求，調整波峰的高度和波形。

- 輸送速度設置：根據實際情況設定合適的輸送速度，避免焊接不充分或過熱現象。

2. 焊接前的準備工作

在進行波峰焊操作之前，需要對PCBA板進行一系列的預處理工作，確保焊接的順利進行：

- 清潔PCBA板：確保PCBA板表面清潔無污物，以免影響焊接效果。

- 涂覆助焊劑：在焊接部位涂覆適量的助焊劑，有助于改善焊接效果，減少焊接缺陷。

- 預熱處理：對PCBA板進行適當?shù)念A(yù)熱處理，減少焊接時的熱沖擊，提高焊接質量。

3. 焊接過程中的操作要點

在進行波峰焊操作時，操作人員需要嚴格遵循一定的操作規范，以確保焊接質量：

- 保持焊接連續性：確保PCBA板的連續通過波峰，避免停頓或重復焊接，減少焊接不良。

- 監控焊接狀態：隨時監控焊錫的流動情況和焊接點的形成過程，及時發現并處理焊接異常。

- 調整焊接參數：根據實時監控結果，隨時調整焊接參數，以確保焊接質量的穩定。

4. 焊接后的檢驗與處理

焊接完成后，需要對焊接結果進行嚴格的檢驗和處理：

- 外觀檢查：觀察焊接點的外觀質量，檢查是否有虛焊、漏焊、連焊等不良現象。

- 電氣性能測試：對焊接后的PCBA板進行電氣性能測試，確保其電氣連接正常、無短路或斷路現象。

- 不良品處理：對于檢驗中發現的不良品，及時進行標記、隔離和處理，防止其混入合格品中。

5. 安全與環保注意事項

在進行波峰焊操作時，需要特別注意安全和環保問題：

- 穿戴防護用品：操作人員應穿戴好防護用品，避免直接接觸高溫的焊錫和助焊劑。

- 環保處理：波峰焊設備應放置在通風良好的環境中，廢棄的焊錫和助焊劑應按照環保要求進行妥善處理，避免對環境造成污染。

通過以上詳細探討，我們可以看出，波峰焊雖然是一個復雜的工藝過程，但只要掌握了正確的操作方法和注意事項，就能夠有效地提高焊接質量，降低生產中的不良率。
