在電子制造業中，PCBA（Printed Circuit Board Assembly）是至關重要的一環。它將各種電子元器件連接在一起，形成功能多樣的電子系統。而在PCBA加工過程中，DIP插件工藝（Dual In-line Package插件工藝）以其獨特的優勢和廣泛的應用，受到電子設備廠商的青睞。本文將深入介紹PCBA制造中的DIP插件工藝。

一、DIP插件工藝概述

DIP插件工藝是PCBA制造的關鍵組成部分。它主要處理那些由于尺寸、重量或溫度耐受力等原因，無法通過機器自動貼裝的大尺寸元器件。這些元器件需要手工插件，然后通過波峰焊接等方法進行電氣連接，最終完成產品的組裝。

DIP插件工藝包括以下幾個主要步驟：插件、波峰焊、剪腳、檢驗與測試。每個步驟緊密相連，共同確保PCBA產品的質量和性能。

二、DIP插件工藝流程詳解

1. 插件

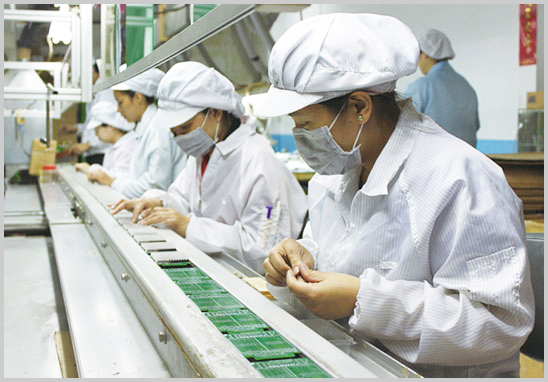

插件是DIP插件工藝的第一步。在這一階段，操作人員根據PCB設計文件，將DIP封裝的元器件準確地插入電路板的指定孔位中。這一步驟對操作人員的技能和細心程度要求極高。

準備工作：核對BOM（Bill of Materials，物料清單），確保所有元器件型號、規格與設計要求一致。按工序安排分配元器件。

插件操作：需注意以下幾點：

- 確保元器件表面干凈無油漬、油漆等污染物。

- 元器件與PCB板需平貼，避免高低不平。

- 若元器件有方向指示標志，必須嚴格按照指示方向進行插件。

- 插件時力道適中，避免損壞元器件或PCB板。

- 控制元器件間的間距和高度，避免超出PCB板邊緣。

2. 波峰焊

插件完成后，進行波峰焊。波峰焊通過熔融的焊錫波峰將插裝元器件的引腳和PCB板上的焊盤電氣連接起來。

波峰焊流程：將插件好的PCB板放入波峰焊機傳送帶上，經過噴助焊劑、預熱、波峰焊接、冷卻等環節完成焊接。助焊劑用于清除焊接表面的氧化物，預熱使焊錫和焊接面達到適當溫度，波峰焊接是核心環節，通過熔融的焊錫波峰將引腳與焊盤緊密連接，冷卻使焊點固化。

質量控制：檢查焊點質量，確保焊點飽滿、光滑、無虛焊、短路等缺陷。

3. 剪腳

由于DIP元器件的引腳會超出PCB板表面，需要剪腳處理以符合產品尺寸要求。剪腳操作需謹慎，避免剪斷引腳或損傷PCB板。

4. 檢驗與測試

最后是檢驗與測試，包括外觀檢查和功能測試，全面評估PCBA產品的質量和性能。

外觀檢查：檢查焊點質量、元器件安裝位置、PCB板有無損傷等。

功能測試：使用專業設備對PCBA成品板進行功能測試，驗證各功能模塊是否正常工作。對于發現的問題，需及時維修和再測試，直至產品完全符合要求。

三、DIP插件工藝的優勢與挑戰

優勢：

- 靈活性高：適用于各種大尺寸、重量級或特殊要求的元器件，具有較高的靈活性。

- 成本低廉：相較于SMT（Surface Mount Technology，表面貼裝技術）工藝，設備成本較低，適合中小型企業。

- 穩定性好：DIP封裝元器件與PCB板插座緊密配合，焊接后電氣連接穩定可靠。

挑戰：

- 手工操作依賴性強：插件過程高度依賴操作人員的技能和細心程度，自動化程度較低。

- 生產效率有限：手工操作限制了生產效率，相較于SMT工藝較低。

- 質量控制難度大：手工操作質量控制難度較大，需加強過程監控和檢驗力度。

DIP插件工藝在PCBA制造中占據重要地位，隨著電子技術的發展和市場需求的變化，它也在不斷創新和完善。未來，DIP插件工藝將繼續發揮其獨特優勢，為電子制造業的繁榮發展貢獻力量。
