作為一家擁有20余年經驗的PCBA代工代料企業，深圳宏力捷電子深知SMT貼片加工是電子產品制造的核心環節。無論是智能手機、醫療器械還是工業設備，其電路板的穩定性和可靠性都離不開SMT工藝的精準把控。本文將結合行業規范與客戶常見需求，用通俗易懂的語言解析SMT貼片加工的定義及關鍵判定標準。

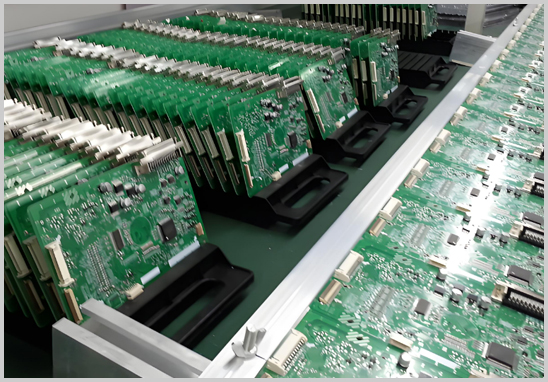

一、什么是SMT貼片加工？

SMT（Surface Mount Technology，表面貼裝技術）是一種通過高精度設備將微小電子元件（如電阻、電容、芯片等）直接貼裝到印刷電路板（PCB）表面的工藝。相比傳統插件技術，SMT具有集成度高、生產效率快、成本可控的優勢，已成為現代電子制造業的標配技術。

核心流程包括：

1. 錫膏印刷：通過鋼網將焊膏精準涂抹到PCB焊盤上，厚度誤差需控制在±15%以內。

2. 元件貼裝：貼片機以±0.025mm的精度將元件放置到指定位置，確保極性、角度與設計一致。

3. 回流焊接：通過多溫區爐精準控溫（峰值溫度235-245℃），使焊膏熔化并形成可靠電氣連接。

4. 檢測與返修：利用AOI（自動光學檢測）和X-ray設備排查虛焊、偏移等缺陷，不良品需通過熱風槍返修。

二、SMT貼片加工的四大可接受判定標準

根據IPC國際電子工業標準及行業實踐，以下四項是SMT加工中最關鍵的驗收指標：

1. 偏位標準

元件焊接端偏移不得超過焊盤寬度（P）或元件焊端寬度（W）的1/4（以較小者計算）。例如，若焊盤寬度為1mm，則允許最大偏移為0.25mm。此標準確保元件與焊盤充分接觸，避免信號傳輸異常。

2. 少錫標準

- 上錫高度需覆蓋元件引腳高度的1/2以上。

- 焊點需飽滿且潤濕良好，避免因錫量不足導致虛焊或?qū)щ娦韵陆怠?/p>

3. 浮高標準

元件底部與PCB焊盤的高度差不得超過0.5mm。浮高過大會導致元件受力不均，長期使用中可能引發斷裂或接觸不良。

4. 錫珠標準

焊接過程中產生的錫珠直徑需小于0.1mm，且不得出現在元件引腳或相鄰焊盤之間。錫珠可能引發短路，尤其是高密度電路板需嚴格管控。

三、如何實現高質量SMT貼片加工？

深圳宏力捷電子的質量控制體系基于以下核心要素：

1. 設備與工藝：采用高精度貼片機（±0.01mm）和氮?dú)饣亓骱笭t，減少氧化風險；通過SPI（錫膏檢測儀）實時監控印刷質量。

2. 材料管理：焊膏冷藏儲存（0-10℃），開封后24小時內用完；濕度敏感元件（如BGA）需烘烤除濕后使用。

3. 認證體系：通過ISO9001和IPC-A-610認證，確保工藝符合國際標準。

4. 環境控制：車間恒溫恒濕（23±3℃，40-60%RH），全員穿戴防靜電裝備，避免靜電損傷元件。

四、選擇宏力捷電子的優勢

作為一站式PCBA服務商，我們提供：

- 全流程管控：從PCB設計到成品交付，全程可追溯。

- 柔性生產：支持小批量試產與大批量交付，最快24小時響應。

- 成本優化：依托20年供應鏈資源，元件采購成本降低15%-30%。

若您對SMT貼片加工標準或合作細節有進一步疑問，歡迎聯系深圳宏力捷電子，我們將為您提供專業解答與定制化方案。
