生產PCB板所需文件詳解

發布時間:2024-03-13 閱讀: 來源:管理員

在電子制造業中,PCB(Printed Circuit Board,即印刷電路板)是至關重要的組成部分。為了確保PCB板的制造質量和生產效率,正確的文件準備是必不可少的。本文將詳細解釋生產PCB板所需的主要文件格式及其作用。

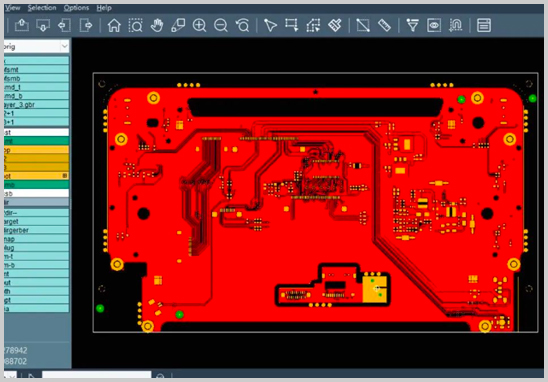

1. Gerber文件

- 作用:Gerber文件是描述PCB板各層圖像信息的標準格式。它包含了電路板的走線層、阻焊層、絲印層等圖形數據,以及鉆孔、銑削等機械加工信息。

- 優勢:高度兼容性和穩定性,適用于大多數PCB制造流程。


2. 鉆孔文件

- 作用:描述PCB板上孔洞位置、大小和數量的文件,分為NC Drill和Excellon文件兩種類型。

- 優勢:確保鉆孔的準確性和精度,是PCB制造過程中的關鍵步驟之一。


3. ODB++文件

- 作用:開放數據庫格式,包含了豐富的設計信息,如元件庫、網絡表、設計規則等。

- 優勢:保留了原始設計數據,具有更高的靈活性和可擴展性。


4. IPC-2581文件

- 作用:由IPC制定的標準文件格式,描述PCB板的制造信息。

- 優勢:統一的標準和規范,便于不同廠商之間的數據交換和共享。


5. DXF/DWG文件

- 作用:描述PCB板的外形輪廓和尺寸信息。

- 優勢:適用于簡單的單層板或機械加工場合。


綜上所述,生產PCB板所需的文件格式包括Gerber文件、鉆孔文件、ODB++文件、IPC-2581文件和DXF/DWG文件等。每種文件格式都有其獨特的應用場景和優勢,PCB生產廠家需要根據具體需求選擇合適的文件格式進行加工制造,以確保產品質量和生產效率的提升。隨著電子制造技術的不斷發展,未來可能會出現更多新型的文件格式,為PCB行業帶來更多的發展機遇。
