什么是軟硬結合板及其優勢

在電子設備制造領域，軟硬結合板正逐漸成為許多高端電子產品的首選。它不僅融合了剛性電路板（PCB）的穩固性和柔性電路板（FPC）的靈活性，還帶來了諸多設計上的優勢。

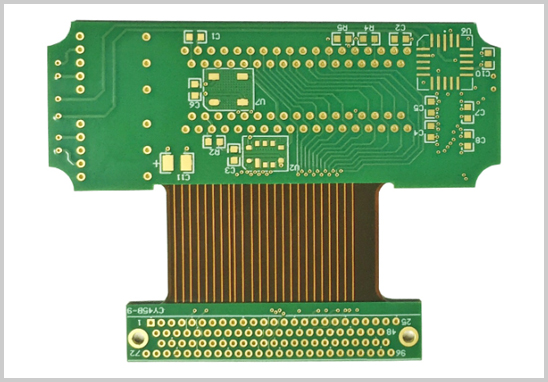

軟硬結合板是一種將剛性電路板與柔性電路板通過特定工藝結合在一起形成的特殊電路板。這種結合不僅保留了剛性電路板的高強度、高可靠性和多層布線的優勢，還賦予了電路板在特定區域的可彎曲、可折疊特性。軟硬結合板的出現極大地拓寬了電路板的應用場景，特別是在需要節省空間、提高集成度、增強產品耐用性和靈活性的場合。

軟硬結合板的主要材料包括硬性板材FR4（玻璃纖維增強的環氧樹脂層壓板）和柔性板材聚酰亞胺（PI）。FR4提供了必要的機械支撐和電氣絕緣，而PI則賦予了電路板優異的柔韌性和耐溫性。通過壓合等工藝，將這兩種材料有機結合在一起，形成了具有獨特性能的軟硬結合板。

軟硬結合板的工藝流程

軟硬結合板的生產工藝流程復雜且精細，涉及多個關鍵步驟，任何一個環節的失誤都可能影響最終產品的質量。以下是一個典型的軟硬結合板生產流程：

1. 開料與鉆孔：根據設計要求對FR4和PI等原材料進行開料和鉆孔。精確控制尺寸和位置，確保后續工序的順利進行。

2. 壓干膜與曝光：在覆銅板上壓上干膜，并進行曝光處理，形成所需的線路圖形。通過顯影、蝕刻等步驟去除多余銅層，形成初步的線路板。

3. 軟板與硬板結合：將制作好的FPC軟板與PCB硬板進行疊層放置，通過精密的對位和壓合工藝將它們結合在一起。這一步是軟硬結合板生產的核心環節，需要嚴格控制壓合參數，避免氣泡和空洞的產生。

4. 后續加工：完成壓合后，還需進行鑼板邊、鉆孔、除膠渣、沉銅、電鍍等一系列后續加工步驟，旨在完善線路板的電氣性能和機械性能，確保產品質量。

5. 表面處理與檢測：最后，對軟硬結合板進行表面處理（如印阻焊油墨、印字符等）和全面檢測（如電測、外觀檢查等）。只有經過嚴格檢測合格的產品才能出廠交付給客戶。

軟硬結合板的生產難點與優勢

軟硬結合板的生產難度主要體現在以下幾個方面：

一是材料特性的差異導致加工難度增加；

二是復雜的結構設計對工藝控制提出了更高要求；

三是生產工序繁多，良品率相對較低。

然而，這些難點并沒有阻擋軟硬結合板在電子產業中的廣泛應用。

軟硬結合板的優勢顯而易見：

- 節省空間：通過三維立體組裝，有效減少電子產品的組裝尺寸。

- 提高性能：結合剛性與柔性特性，提升產品的整體性能和穩定性。

- 增強靈活性：在需要彎曲、折疊的場合表現出色，提高組裝靈活性。

- 減輕重量：相比傳統多層PCB，軟硬結合板通常更輕，有利于實現產品的輕量化設計。

軟硬結合板生產廠家

深圳宏力捷電子是一家專業PCB生產廠家，專注單雙面PCB電路板、多層線路板快速打樣與中小批量制造。宏力捷電子提供1-14層PCB打樣、阻抗板、FPC、軟硬結合板、金屬基板、HDI、厚銅、電金、樹脂塞孔等特殊工藝PCB板的打樣和批量生產業務。

作為專業的軟硬結合板生產廠家，深圳宏力捷電子擁有豐富的生產經驗和先進的制造設備，能夠提供高質量的軟硬結合板產品，滿足客戶的多樣化需求。無論是小批量試生產還是大批量訂單，宏力捷電子都能以高效的服務和優質的產品贏得客戶的信賴。

選擇深圳宏力捷電子，享受一站式軟硬結合板生產服務，確保您的電子產品在市場上具備強大的競爭力。
