在電源板的設計中，您可能會注意到一些槽孔。這些槽孔并不是隨意存在的，它們有著重要的功能。要理解它們的作用，我們首先需要了解一個關鍵概念——爬電間距。
什么是爬電間距？

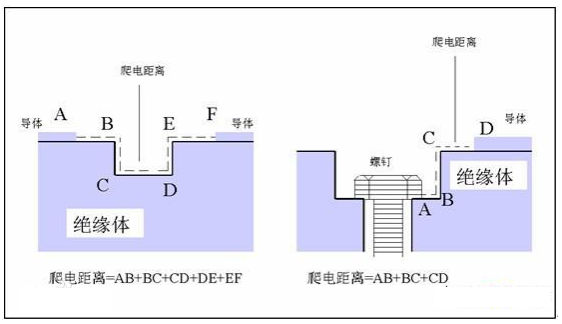

爬電間距是指沿絕緣表面測得的兩個導電零部件之間或導電零部件與設備防護界面之間的最短距離。簡單來說，它是兩個導電部件之間或一個導電部件與設備表面之間沿絕緣材料表面測量的最短路徑。這段路徑也是泄漏電流可能走過的最短距離，稱為爬電距離或爬距。
為什么需要爬電間距？
在電路板上，由于導體周圍的絕緣材料被電極化，絕緣材料會呈現帶電現象。這個帶電區的半徑即為爬電距離。在不同的使用環境中，尤其是高壓應用中，爬電間距非常重要。爬電間距的大小受工作電壓、污染等級、絕緣等級和材料等因素影響。
爬距的計算公式為：
爬距 = 表面距離 \ 系統最高電壓
電源PCB上為什么有槽孔？

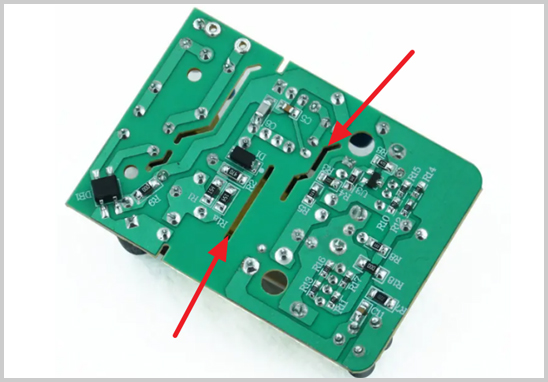

在電源PCB上，有高壓器件和低壓器件時，必須對這兩部分進行隔離。為確保安全，通常需要在高壓和低壓區域之間保持足夠的爬電間距。然而，在某些設計中，可能難以滿足這個距離要求。此時，割槽是一種常用且實用的解決方法。
通過在PCB上開槽，可以有效增加爬電間距，避免電氣擊穿和短路。槽孔通過物理分隔高壓和低壓區域，確保了兩個導電部件之間的安全距離。
如何設計槽孔？
在PCB設計中，確保以下幾點：
1. 高壓區域所有層禁止鋪銅：避免在高壓區域鋪設銅箔，以減少導電風險。
2. 高壓與低壓部分需要有明顯的分界線：明確高壓和低壓區域的邊界。
3. 保持最小爬電距離：根據工作電壓和其他參數計算并保持足夠的爬電距離。

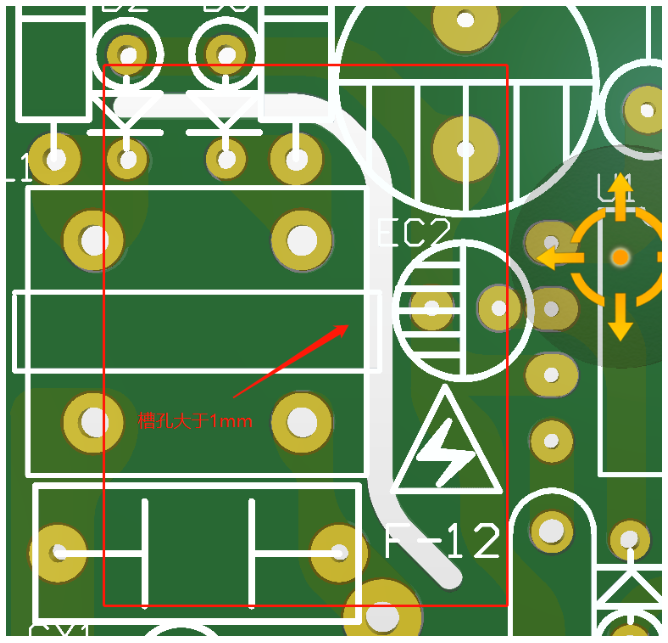

4. 槽孔寬度一般需大于1mm：確保槽孔的寬度足夠，以提供有效的隔離。
總結
電源PCB上的槽孔主要是為了滿足爬電間距的要求，通過物理隔離高壓和低壓區域，確保電路板的安全性和可靠性。隨著工作電壓的增加，爬電間距要求也會增加，因此設計中需要仔細計算和規劃這些距離。
