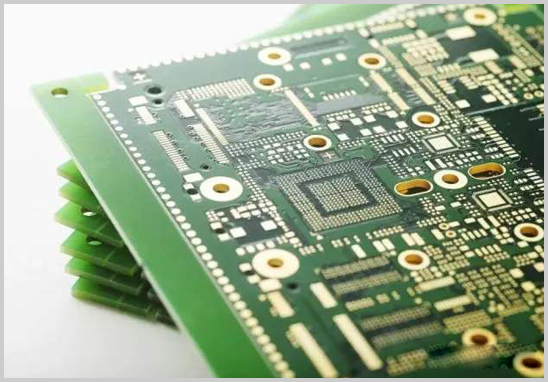

在PCB設計中，“過孔能否打在焊盤上”是工程師們常遇到的爭議話題。作為深耕行業多年的專業PCB設計公司，宏力捷電子結合客戶高頻咨詢的問題，從實際案例與技術原理出發，為您詳細解析這一設計難題。

一、為什么多數情況下不建議過孔打在焊盤上？

1. 漏錫導致虛焊、脫焊

 傳統工藝中，過孔直接打在焊盤上，回流焊或波峰焊時熔化的焊錫可能通過過孔流入內層或背面，導致焊盤上錫膏不足，引發器件虛焊或脫焊。尤其是貼片電阻、電容等小封裝元件（如0201、0402），這種現象更易發生。

2. 立碑現象（Tombstoning）

 當元件兩端焊盤的表面張力不平衡時，張力較大的一端會拉動元件翹起，形成“立碑”。若過孔位于焊盤邊緣，可能加劇張力失衡，導致焊接失敗。此現象在CHIP元件中尤為常見。

3. 生產工藝限制

 傳統PCB制造工藝中，過孔打在焊盤上需依賴樹脂塞孔或綠油覆蓋等特殊工藝，成本較高。普通設計若未明確工藝要求，易因漏錫問題被工廠退回返工。

二、特殊情況下的解決方案：何時能打過孔？

雖然常規設計需謹慎，但在以下場景中，過孔打在焊盤上是可行的：

1. 盲孔與埋孔工藝

 - 適用場景：BGA封裝芯片（間距≤0.5mm）或高密度布線時，普通過孔難以扇出。

 - 技術優勢：盲孔（Blind Via）僅連接表層與內層，埋孔（Buried Via）僅連接內層，均不穿透整板，可避免漏錫問題。

 - 成本考量：盲埋孔工藝費用較高，需根據項目預算評估。

2. 散熱過孔設計

 - 適用場景：芯片散熱焊盤或大功率器件底部。

 - 設計要點：過孔用于增強散熱，因焊盤無引腳焊接，無需擔心漏錫問題。例如，CPU或電源IC的散熱焊盤常采用多過孔陣列設計。

3. 綠油覆蓋工藝

 - 操作方案：在過孔背面涂覆綠油（阻焊層），阻止焊錫流動。此方法常用于服務器主板電源模塊等對電流承載要求高的場景。

三、專業PCB設計公司的應對策略

宏力捷電子針對過孔設計難題，提供以下服務保障：

1. 工藝評估：根據客戶需求推薦樹脂塞孔、盲埋孔或綠油工藝，平衡成本與可靠性。

2. 布局優化：通過調整布線密度、優化元件布局，避免過孔強行打在焊盤上。

3. DFM審核：結合PCB工廠生產能力，提前規避設計風險，確保量產可行性。

四、總結：設計需權衡風險與需求

過孔能否打在焊盤上并無絕對答案，需綜合考慮元件類型、生產工藝、成本預算等因素。對于高精密、BGA封裝或多層板設計，建議選擇專業團隊（如宏力捷電子）提供技術支持，確保設計一次成功！
