一、先聊聊什么是SMT和DIP

- SMT（表面貼裝技術）：電子元件直接貼在PCB表面，用印刷焊膏、貼片機、回流爐自動焊接。它讓電子產品體積更小、高密度，自動化程度高，產能爆發式增長。

- DIP（雙列直插封裝）：元件帶長引腳，需插入PCB鉆孔，用波峰焊或手工焊接，像小元件“立起來”裝在板子上 。

二、深入剖析核心差異

1. 結構和空間利用

SMT元件小，貼在板面，不需要開孔，雙面貼裝隨意，適合高密度設計 。DIP元件體積大，必須開孔、空間占用多，常用在較低密度或大功率電路中。

2. 生產方式與效率

SMT全自動，流水線操作，印膏→貼片→回流→AOI，以每小時上萬顆元件為常態 。DIP?？咳斯げ寮虬胱詣硬逖b，加上波峰焊，速度慢、人力成本高 。

3. 成本結構

- 元件成本：SMT元件通常更便宜，且體積小、耗材少，整體成本低。

- 工廠投入：SMT初期設備高，適合大批量；DIP初始投入低，適合樣板、小批量、低預算項目。

4. 可靠性與電性能

SMT焊點小，電感、電容寄生低，信號性能好，高頻支持強，震蕩與EMC表現也更優。不過焊點雖小，維修復雜；DIP焊點穩固、插拔維修方便，機械強度高，但體積大、電性能略遜。

5. 維修與調試

SMT元件太微，小焊點在底部，用手沒人能輕易拆；維修需專業設備和人工 。DIP元件直接露出，插拔裝卸輕松，是工程調試和原型設計常用選擇 。

三、應用場景推薦

- SMT適用：手機、電腦、5G通信設備等需要節省空間、高頻率、高性能的消費電子；批量生產單位成本低。

- DIP適用：工業控制、軍事、航空航天、教育或DIY項目，追求簡便維修、高機械強度、抗震抗高溫。

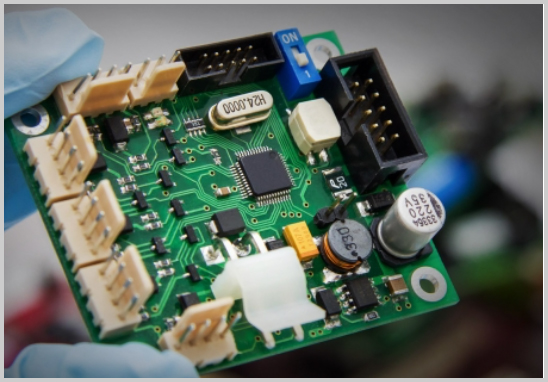

四、混裝工藝（Hybrid & Mixed Assembly）

現在很多項目都采用 SMT主板 + DIP補強 或混合工藝：

- SMT用于放貼高密度的IC、電容、電阻；

- DIP用于固定大功率器件、繼電器、電位器、連接器等；

- 波峰焊插件前貼片，先回流、再插件wave工序。

這種混裝方式確保產品既能小型化、性能高，又能在后期維護過程中快速替換重要元件。

五、怎么選最佳方案？

- 若你是批量生產、追求輕薄、高頻率性能優先 → 首選 SMT；

- 若你是打樣、維修調試、耐用耐振環境 → DIP更合適；

- 若想兼顧性能、成本和后期維護 → 最佳方案是 SMT + DIP 混合雙工藝。
