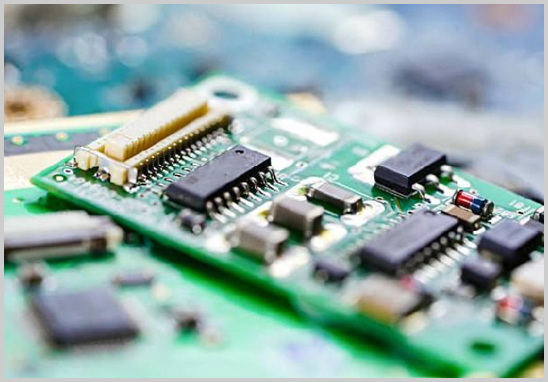

在實際的PCB設計和制造過程中,工程師往往會發現:幾乎所有的貼片元件都會優先布局在頂層。這個“慣例”并非隨意而為,而是經過了生產效率、質量控制和可靠性等多方面的綜合考量。
現代PCB上絕大多數元件都采用表面貼裝技術(SMT)加工。SMT生產線的常規流程是:
1. 在PCB頂層錫膏印刷 →
2. 頂層元件貼裝 →
3. 頂層回流焊 →
4. 翻板至貼底層元件 →
5. 底層回流焊
這樣的“先頂后底”安排能保證在回流焊過程中,底層元件不會因重力或振動而從PCB反面脫落,減少了貼裝缺陷和返工風險,也縮短了制程時間。
將主要元件放在頂層,能充分利用生產線上集成的AOI(自動光學檢測)和SPI(錫膏檢測)設備。它們在回流焊前后對頂層進行高效掃描,一旦發現錯貼、偏移或錫膏量異常,技術人員可以及時調整或返修,避免整板返工成本的大幅上升。
在雙面或多層PCB中,底層往往被優先用作地平面和電源平面,以提供穩定的參考電位和良好的回流路徑。如果將元件放在底層,將大大增加跳線和過孔數量,影響信號完整性和阻抗匹配。將信號元件集中在頂層,能讓內層及底層的銅箔更好地鋪設為地/電源層,減少EMI并提升PCB的電氣性能。
- 設備校準與生產節拍
省去“翻板”工序意味著SMT線可在更短時間內完成一塊PCB的全部貼裝,大幅提升產能。
- 重件優先布局,防止脫落
重型BGA、散熱器等大型器件放在頂層,回流焊合時板面朝下,能有效避免重件因重力而松動。
- 熱量管理
回流焊時,大件優先吸熱,有助于形成更加穩定的焊接溫度曲線,提高焊點質量。
這些因素結合起來,既能降低生產線故障率,又能節省設備與人力成本,使PCB整體可靠性和一致性得到保障。
- 單面板 vs. 雙面板:單面板必須把所有器件放在一側;雙面板如果非要將部分元件放底層,也應盡量選用小型被動元件或不影響信號的去耦電容。
- 多層高速板:頂層放置高速器件并配合阻抗控制走線,內層和底層鋪銅為地/電源層,可最大限度地降低串擾與地彈效應。
- PoP封裝(Package on Package):即使是層疊式封裝(PoP),其底部封裝也是先貼在頂層PCB上,仍然遵循“頂層優先”的原則。
將元件布局于頂層是PCB設計的行業共識,它滿足了SMT生產的“先頂后底”流程、檢測返修的便捷需求、布線優化和電氣性能管理,以及降低生產成本和提升可靠性的多重要求。理解并靈活運用這一原則,能讓你的PCB設計在質量、效率和成本之間取得最佳平衡。
