20年電路板老廠揭秘：從材料到工藝，從設計到生產，PCB價格背后的秘密就藏在這幾個關鍵因素中。

作為深圳宏力捷電子的技術負責人，我每天都會收到大量客戶的詢價請求。最常被問到的問題就是：“為什么同樣大小的板子，價格差距這么大？” 確實，在PCB制板行業，報價從來不是簡單的“長乘寬乘單價”就能解決的。

今天，我將帶您走進PCB成本和報價的內核世界，讓您徹底明白其中的門道。

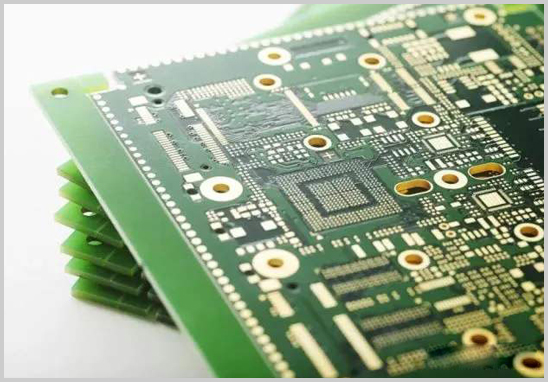

一、深度解析：影響PCB成本的六大關鍵因素

1. 材料選擇：成本差異的起點

板材類型是決定成本的首要因素。普通FR-4材料（如生益、建滔等品牌）是最經濟的選擇，而高頻應用所需的羅杰斯(Rogers)材料價格可能高出5-10倍。特殊板材如鋁基板、陶瓷基板或聚酰亞胺柔性材料也會顯著增加成本。

銅箔厚度直接關聯材料成本。常見銅厚從1/2OZ（18um）到4OZ（140um）不等，銅厚每增加一級，成本明顯上升。例如，4OZ厚銅板的成本可能是普通1OZ板的數倍。

阻焊油墨同樣影響價格。普通熱固油墨成本較低，而高解析度的感光綠油價格則高出不少。當客戶指定特殊顏色（如白色、藍色、黑色）時，成本也會相應增加。

2. 設計復雜度：幾何級數增長的成本

層數增加帶來的成本上升非簡單線性關系。從雙面板到4層板，成本可能增加40%；而到8層以上，每增加兩層成本將增加約0.05元/cm2。對于14層以上的高端多層板，層間對位精度要求極高，成本呈現幾何級增長。

線寬/線距是另一個敏感因素。當線寬/線距≤3mil（0.075mm）時，成本會比>3mil的設計高出6%左右。這是因?yàn)榫?xì)線路需要更高端的設備，且良品率會下降。

HDI技術的成本影響更顯著。增加一階HDI工藝，成本會上升約18%。盲埋孔、盤中孔等設計都會增加加工難度和成本。

3. 生產工藝：看不見的成本消耗點

表面處理工藝價格差異明顯。以普通噴錫工藝為基準，OSP（抗氧化）處理成本低約20%，而ENIG（沉鎳金）則高出20%。特殊處理如鍍金、沉銀等成本更高。

鉆孔工藝是常被忽視的成本點。當孔徑≤0.2mm時，鉆孔成本比>0.6mm的孔高30%以上。孔密度越大，成本越高。一個10萬個0.15mm微孔的板子，僅鉆孔成本可能就占整板20%。

特殊工藝如樹脂塞孔、厚銅電鍍、阻抗控制等都會增加額外成本。以壓合次數為例，每增加一次壓合，總成本上升約3%。

4. 品質標準：為質量付出的溢價

采用IPC Class 3標準（適用于高可靠性產品）生產的PCB，比Class 1標準（消費電子通用）成本高出15-30%。軍工標準的價格更高。

這種差異源于更嚴格的工藝控制和更高的報廢率——Class 3產品允許的缺陷率更低，制造商需要投入更多檢測資源。

5. 訂單參數：數量與時間的博弈

訂單數量對單價影響巨大。小批量訂單（如5-10片）需要分?jǐn)偣こ藤M(fèi)用（約300-500元）、菲林費用（每層100元）等固定成本。而大批量訂單（如1000片以上）可將這些固定成本攤薄。

交貨時間是另一關鍵因素。常規交期（如5-7天）成本最低，而24小時加急訂單價格可能增加30%-100%。這是因加急生產需打亂正常生產排程，甚至需要專門班組跟進。

6. 測試認證：隱形成本不容忽視

測試成本在小批量和大批量間差異巨大。樣板通常采用飛針測試，費用約100-400元；而批量生產需要制作專用測試架，成本在1000-1500元。高可靠性產品還需要增加AOI（自動光學檢測）、X-ray檢測等環節，進一步增加成本。

二、PCB廠家如何計算報價：三步揭秘

第一步：基礎成本核算

廠家會根據PCB尺寸計算板材利用率。例如一塊10cm×10cm的單面板，在標準大料上可排多少片，利用率多少。利用率低于70%會顯著增加成本。

接著計算工程成本：

- 線路層菲林費：每層約100元

- 阻焊/絲印層菲林費：約300元

- CAM工程費：200-500元

第二步：工藝成本疊加

鉆孔成本按孔數和孔徑計算。0.2mm以下微孔按每個0.02-0.05元計價，而0.6mm以上大孔可能僅需0.005元/孔。

表面處理單獨計價：如普通噴錫約0.10元/dm2，而沉金可能達0.30元/dm2。

特殊工藝額外加費：如阻抗控制加收10%，HDI工藝每階加價15-18%，厚銅板（3OZ以上）加價20-50%。

第三步：訂單參數調整

小批量訂單（<50片）會增加開機費（SMT線約500-1000元）。

批量訂單則考慮測試架費用（1000-1500元）分?jǐn)偂?/p>

付款方式也影響最終價格：預付款可享受5-10%折扣，而月結方式則價格較高。

三、PCBA成本：比裸板更復雜的計算體系

PCBA（組裝好的電路板）成本計算更為復雜，公式如下：

PCBA總成本 =（PCB成本 + 元器件成本 + 測試成本 + 工程成本 + 特殊包裝物流成本）× 訂單數量 × 利潤率 + SMT/DIP焊接成本

其中：

- 元器件成本：按BOM清單統計，相同器件合并計算

- SMT貼片成本：按焊點數計算，每個焊點0.01-0.03元，加上鋼網費（約200元）和開機費

- DIP插件成本：按人工焊接時間計算，或按引腳數計價

- 測試成本：功能測試架費用可能高達數千元

四、降本秘籍：20年經驗工程師的建議

1. 優化設計：線寬/線距≥4mil（0.1mm）；避免不必要的盲埋孔；合理減少層數。一個6層板優化為4層，成本可降30%。

2. 拼板設計：小尺寸板采用拼板方式，提高材料利用率。合理拼板可使板材利用率從60%提升至85%以上。

3. 合理選材：非高頻應用首選FR-4；普通消費電子用OSP代替沉金，表面處理成本可降20%。

4. 批量整合：集中訂單批量生產。訂單量從10片增至500片，單價可降40-60%。

5. 交期優化：避免不必要加急。24小時加急比常規交期貴50%以上。

6. 廠商協同：提前進行DFM（可制造性設計）分析。早期設計調整可避免后期30%的額外成本。

結語

在深圳宏力捷電子，我們堅持透明計價原則——客戶提供Gerber文件后，我們會詳細列出材料費、工藝費、工程費等各項成本，讓您清楚每一分錢的花處。憑借20年專業制板經驗，我們能在保證質量的前提下，幫您找到成本優化的最佳路徑。

無論是單雙面板、多層板，還是HDI、厚銅板、阻抗控制板等特殊工藝，宏力捷電子都能提供高性價比解決方案。從快速打樣到中小批量生產，我們承諾：同等品質，價格更優；同等價格，品質更穩。
