一、SMT貼片加工是什么？

SMT（Surface Mount Technology，表面貼裝技術）是將電子元器件直接貼裝在PCB（印刷電路板）表面并通過回流焊接固定的一種高效組裝方式，廣泛應用于消費電子、通訊設備、工業控制等領域，具有高速度、高密度、高可靠性的特點。

二、SMT貼片加工代工代料全流程解析

1. 工程資料轉換與備料

- 工程資料：工程部會將客戶提供的BOM清單、坐標文件、位號圖、作業指導書等統一輸出至共享平臺，保證各環節數據同步。

- 元件備料：倉管依據BOM清點物料，常規貼片元件多備10%以防補料延誤；QA核對引腳共面性、封裝大小和絲印信息，確保元件與PCB焊盤匹配。

2. 上板與定位

- 自動上板：通過上板機將PCB固定并送入錫膏印刷機，減少手動搬運污染焊盤的風險。

- 手動上板：小批量或特殊板可采用人工上板，靈活應對。

3. 錫膏印刷與SPI檢測

- 錫膏印刷：利用高精度絲印機將焊膏均勻涂覆到PCB焊盤面，焊膏的黏性和均勻度直接影響貼裝質量。

- SPI（錫膏檢測）：錫膏檢測儀（SPI）會自動檢查錫膏量、位置、體積是否符合要求，剔除漏印、多印與偏移等缺陷。

4. 貼片（Pick & Place）

- 編程調機：貼片機工程師根據BOM和坐標文件編制貼裝程序，并進行首件驗證。

- 貼片執行：高速貼片機負責小間距元件，大尺寸元件由泛用貼片機完成，兩種設備協同作業，確保貼裝速度與精度兼顧。

5. 回流焊接

- 回流工藝：將貼好元件的PCB通過多區回流爐，嚴格按照預熱區、保溫區和回流區的溫度曲線加熱，使焊膏熔融并與焊盤充分潤濕。

- 溫度控制：上下溫差一般控制在3\~5℃以內，避免熱沖擊造成焊點不良。

6. 在線檢測與返修

- AOI（自動光學檢測）：自動識別焊點偏移、連錫、少錫、虛焊等外觀缺陷，及時下線返修。

- X-ray檢測：針對BGA、QFN等盲裝芯片進行X光透視，檢查內部焊點質量，保障高可靠性產品。

- 手工返修：對于AOI/X-ray檢測出的缺陷，專業返修工程師進行現場修復，并記錄返修報告。

7. 功能測試與包裝

- 在線測試：ICT（在線測試）、FCT（功能測試）等工序，驗證電路連通性與功能完整性，確保產品出廠合格。

- 包裝出貨：檢驗合格的PCB整齊排版、裝入防靜電包裝，按客戶需求分批發出，提供完整的測試報告與追溯單。

三、貼片加工小貼士

1. BOM精準：避免因元件型號不符而造成返工；

2. 焊膏選型：根據產品使用環境（高溫、高濕）選擇合適的無鉛或含鉛焊膏；

3. 工藝優化：對于高密度板或BGA封裝，可增設預熱區和緩沖區，提高良率。

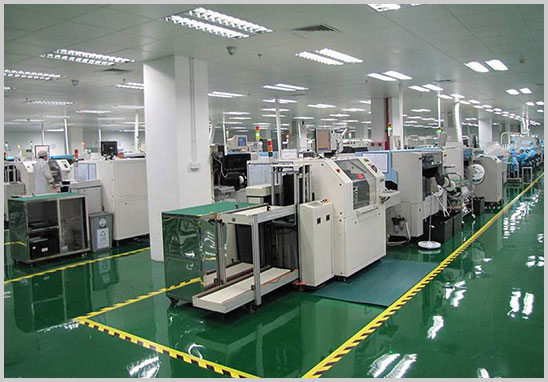

宏力捷電子憑借20余年SMT貼片加工代工代料經驗，擁有多條SMT生產線、DIP生產線，設備涵蓋高精度絲印機、SPI檢測儀、飛速貼片機、回流爐、AOI/X-ray檢測等，以及ICT/FCT測試平臺，為您提供從PCB設計、電路板制造、元件采購，到貼片、焊接、檢測、測試和最終交付的一站式服務。歡迎咨詢，獲取專屬解決方案！
