在電子技術領域中，印刷電路板（PCB）是連接各種電子元器件的重要載體，其設計與制造工藝直接影響著電子產品的性能和質量。在PCB板上，孔作為實現層間互連、固定元件及散熱等功能的關鍵元素，其類型、尺寸以及設置規則具有極高的技術要求。本文將詳細介紹PCB設計中孔徑設置的規則和注意事項。

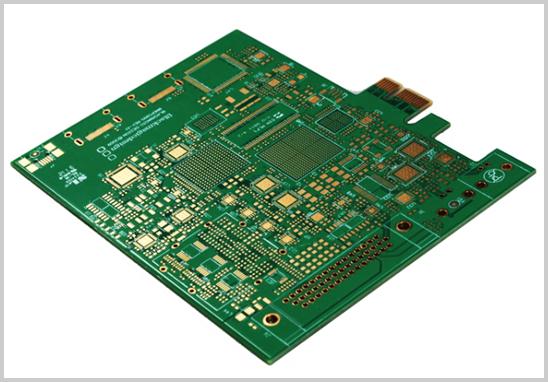

一、PCB孔的種類

1. 導通孔（Via）

導通孔主要用于實現PCB不同層面間的電氣連接，分為以下幾種類型：

- 盲孔（Blind Via）： 盲孔僅在PCB的一個表面能看到，另一端則位于內部層。

- 埋孔（Buried Via）： 埋孔隱藏在PCB內層，兩端均不露于表面。

- 通孔（Through-hole Via）： 通孔貫穿整個PCB板，從一個表面一直延伸到另一表面。

2. 安裝孔（Mounting Hole）

安裝孔用于固定安裝元器件或將整塊PCB板固定至外殼或其他支撐結構上。

3. 非導通孔（Non-conductive Hole）

非導通孔如定位孔、螺絲孔等，主要起到定位、固定或散熱作用，但并不參與電路的導通。

二、PCB孔徑規則設置的重要性

孔徑大小、孔間距以及孔到線路的距離等參數，都是PCB設計中的關鍵因素。合理的孔徑規則設置能確保：

1. 電氣性能

過小的孔徑可能導致焊接困難，影響電流通過能力；過大的孔徑則會浪費寶貴的布線空間。因此，需要根據電路需求和生產工藝條件來設定適宜的孔徑。

2. 制造可行性

不同的PCB生產方式（如傳統的穿孔法、激光鉆孔法等）對孔徑有特定的限制。同時，孔徑與孔間距的設計必須滿足最小機械加工公差，避免因加工誤差導致的短路或斷路問題。

3. 結構穩定性

孔徑及布局應保證PCB的結構強度，特別是對于安裝孔，其直徑和位置需與元器件引腳或外殼螺紋匹配，以確保安裝穩固。

三、PCB孔徑規則的一般原則

1. 孔徑大小

孔徑大小通常依據導電率、電流負載及加工工藝等因素確定，常見的過孔尺寸為0.3mm-1.0mm不等。

2. 孔間距

孔間距應大于等于兩倍的孔徑，以防止因制作偏差造成相鄰孔短路。

3. 孔到線路或焊盤邊緣的距離

孔到線路或焊盤邊緣的距離應足夠大，以降低短路風險，一般建議大于等于0.25mm。

四、結論

PCB板上的孔及其孔徑規則設置，是PCB設計過程中至關重要的環節，它不僅影響電路功能的實現，還直接關系到產品的可制造性和可靠性。深入了解并掌握這些規則，才能設計出既滿足功能需求又適合批量生產的優質PCB板。
